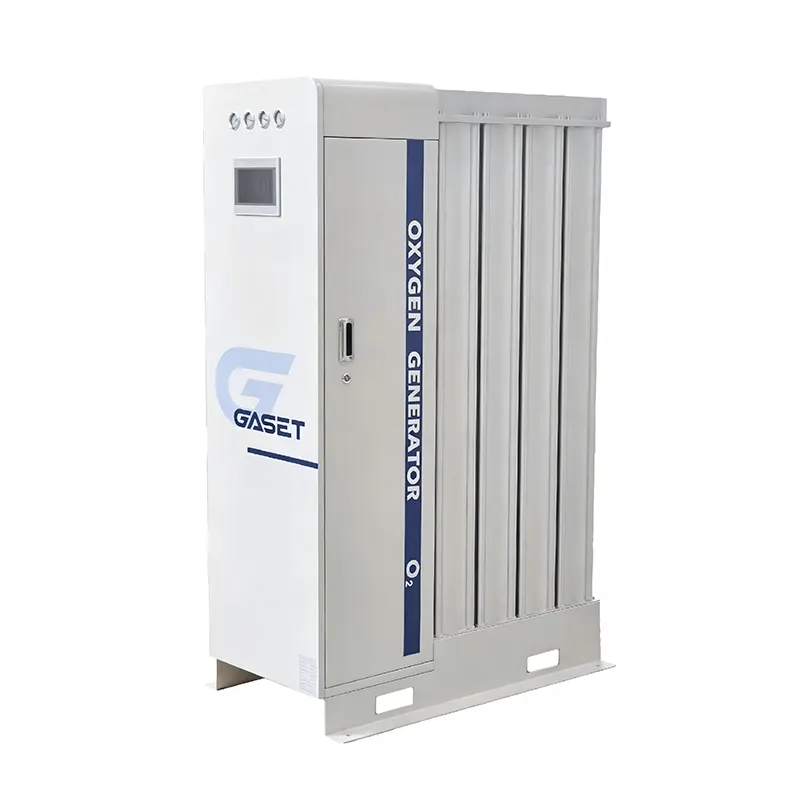

Modułowa jednostka wytwarzania tlenu PSA

Modułowa jednostka wytwarzania tlenu PSA od dostawcy technologii GSE Wykorzystując technologię adsorpcji zmiennociśnieniowej (PSA) do produkcji tlenu na miejscu, która spełnia normy regulacyjne, rozwiązanie to eliminuje znaczne koszty i ryzyko bezpieczeństwa związane z długoterminowym zaopatrzeniem, transportem i przechowywaniem zbiorników ciekłego tlenu i butli z tlenem pod wysokim ciśnieniem.

Pięć podstawowych zalet różnicowania jednostek modułowych

1. Jednostka adsorpcyjna ze stopu aluminiowo-magnezowego klasy lotniczej, zwolniona ze specjalnych wymagań dotyczących kontroli sprzętu, charakteryzująca się estetyką wykonania i długotrwałą odpornością na korozję. Kluczową zaletą jest brak komory wysokociśnieniowej, co kwalifikuje go jako sprzęt niespecjalny; po instalacji nie jest wymagana żadna rejestracja w ramach nadzoru bezpieczeństwa, certyfikowany monitoring personelu ani coroczne inspekcje, co eliminuje uciążliwe procedury składania dokumentów i powiązane koszty. Materiał stopowy zapewnia doskonałą odporność na erozję wynikającą z przepływu powietrza i wysoką wytrzymałość konstrukcyjną, co skutkuje całkowitą żywotnością jednostki adsorpcyjnej przekraczającą żywotność tradycyjnych zbiorników stalowych o ponad 40%, eliminując potrzebę częstej wymiany elementów komory podczas długotrwałego użytkowania.

2. Trójwymiarowy układ modułowy o zwartej strukturze, który znacznie zmniejsza wymagania przestrzenne. Każdy moduł funkcjonalny wykorzystuje konstrukcję integracyjną ułożoną pionowo, obejmującą ukryte rurociągi wewnętrzne bez odsłoniętych, nadmiarowych przewodów. W identycznych warunkach przepływu produkcji tlenu cały system zajmuje o 35% mniej miejsca w porównaniu z tradycyjnym zintegrowanym sprzętem do wytwarzania tlenu.

3. Kompleksowa, wielopoziomowa optymalizacja redukcji hałasu zapewnia niższy poziom hałasu wydechowego, dzięki czemu nadaje się do cichych środowisk pracy. Dzięki połączonemu zastosowaniu wielu technologii łagodzenia hałasu, ogólny poziom hałasu podczas pracy jest kontrolowany w granicach 50 dB. Po zainstalowaniu na oddziałach szpitalnych, laboratoriach lub w otaczających obszarach biurowych nie generuje zakłóceń, spełniając standardy operacyjne dotyczące zastosowań o niskim poziomie hałasu w placówkach medycznych i badawczych.

4. Kompleksowe, scentralizowane, inteligentne sterowanie oparte na sterownikach PLC o wysokim poziomie automatyzacji, umożliwiające pracę bez nadzoru. Wyposażony w wielomodułowy, skoordynowany, programowalny inteligentny system sterowania i kolorowy panel dotykowy, umożliwia monitorowanie w czasie rzeczywistym stanu operacyjnego każdego modułu adsorpcyjnego, poziomu stężenia tlenu, wartości ciśnienia wyjściowego i skumulowanego czasu pracy sprzętu.

5. Moduły umożliwiają niezależną i odłączalną obsługę i konserwację z elastyczną skalowalnością, zapewniając nieprzerwane dostarczanie tlenu nawet podczas przestoju w celu naprawy. Każdy moduł adsorpcji i oczyszczania ma znormalizowaną, niezależną konstrukcję, umożliwiającą indywidualną izolację i wyłączenie w przypadku awarii modułu lub konieczności konserwacji, podczas gdy pozostałe moduły kontynuują normalną produkcję tlenu, skutecznie rozwiązując powszechny problem całkowitej przerwy w dostawie tlenu w tradycyjnych zintegrowanych systemach podczas konserwacji.

Scenariusz zastosowania

Ten modułowy zestaw generatorów tlenu PSA charakteryzuje się podstawowymi cechami, takimi jak brak corocznych przeglądów, niski poziom hałasu, inteligentna praca bezzałogowa, brak przestojów w konserwacji i elastyczna rozbudowa. Nadaje się do scenariuszy dostaw tlenu o wysokim standardzie w wielu dziedzinach, w tym w opiece zdrowotnej, badaniach, przemyśle lekkim i ochronie środowiska, i może w pełni zastąpić tradycyjne zbiorniki do przechowywania ciekłego tlenu, butle z tlenem pod wysokim ciśnieniem i stary sprzęt do wytwarzania tlenu ze stali węglowej.

1. Scenariusze zaopatrzenia w tlen medyczny

2. Laboratoria i instytucje badawcze

3. Wytwarzanie tlenu w małych i średnich zakładach przemysłowych

4. Stare maszynownie i projekty renowacji ograniczonej przestrzeni

5. Elastyczne zaopatrzenie w tlen dla przedsiębiorstw z etapową ekspansją

6. Powierzchnie produkcyjne i biurowe o wrażliwych wymaganiach dotyczących hałasu w środowisku

Często zadawane pytania

P1: Czy modułowa jednostka wytwarzania tlenu PSA jest urządzeniem specjalnym? Czy wymaga corocznego przeglądu?

Odp.: to nie jest sprzęt specjalny. Urządzenie nie posiada komór ciśnieniowych wysokiego ciśnienia. Wykorzystuje moduły ze stopu aluminiowo-magnezowego dla przemysłu lotniczego i nie wymaga składania dokumentów nadzoru bezpieczeństwa, personelu z certyfikatami na służbie ani obowiązkowej corocznej inspekcji. To znacznie zmniejsza koszty przestrzegania przepisów.

P2: Jakie są zalety materiału tego sprzętu w porównaniu z tradycyjnymi zbiornikami ze stali węglowej?

Odp.: Stop aluminiowo-magnezowy klasy lotniczej jest odporny na korozję, erozję wynikającą z przepływu powietrza i nie rdzewieje. Całkowita żywotność jest o ponad 40% dłuższa niż w przypadku tradycyjnych zbiorników stalowych. Nie ma konieczności częstej wymiany elementów komory podczas długotrwałej eksploatacji.

P3: Czy sprzęt jest głośny? Czy nadaje się do użytku medycznego i laboratoryjnego?

Odp.: Jest wyposażony w wielopoziomową konstrukcję optymalizacji redukcji szumów. Całkowity poziom hałasu podczas pracy jest kontrolowany w granicach 50 dB. Praca jest cicha i niezakłócona, w pełni zgodna z wymogami dotyczącymi niskiego poziomu hałasu na oddziałach, laboratoriach, biurach itp.

P4: Czy całe urządzenie przestanie działać i dopływ tlenu, gdy moduł ulegnie awarii lub będzie wymagał konserwacji?

O: Nie. Obsługuje niezależne wyłączanie izolacji dla pojedynczych modułów w celu konserwacji lub kontroli. Pozostałe moduły w dalszym ciągu normalnie wytwarzają tlen, całkowicie rozwiązując problem przerw w dostawie tlenu i zatrzymania produkcji w przypadku naprawy tradycyjnego sprzętu.

P5: Czy sprzęt obsługuje późniejsze zwiększanie wydajności?

Odp.: obsługuje elastyczną rozbudowę. Każdy moduł jest niezależny i odłączany, a w celu rozbudowy można go łączyć równolegle. Przedsiębiorstwa mogą stopniowo dodawać moduły w miarę wzrostu swoich mocy produkcyjnych, bez konieczności wymiany całego sprzętu, co czyni inwestycję bardziej elastyczną.

P6: Jak zautomatyzowany jest sprzęt? Czy do obsługi potrzebny jest wyspecjalizowany personel?

Odp.: Jest wyposażony w scentralizowany inteligentny system sterowania PLC i kolorowy ekran dotykowy. Działa w pełni automatycznie, bez interwencji człowieka. Może monitorować stężenie tlenu, ciśnienie, czas pracy i stan modułu w czasie rzeczywistym. Codzienna obsługa nie wymaga obsługi ręcznej.

P7: Jakie są zalety tego sprzętu w porównaniu ze zbiornikami do przechowywania ciekłego tlenu do zasilania gazem? Odp.: Wykorzystując wytwarzanie tlenu PSA na miejscu, całkowicie eliminujemy koszty związane z pozyskiwaniem ciekłego tlenu, transportem w łańcuchu chłodniczym i wysokociśnieniowymi zbiornikami magazynowymi. Jednocześnie pozwala uniknąć zagrożeń bezpieczeństwa, takich jak wycieki, uduszenie i obrażenia od zimna spowodowane niskimi temperaturami. Jest bezpieczniej, taniej i wygodniej.

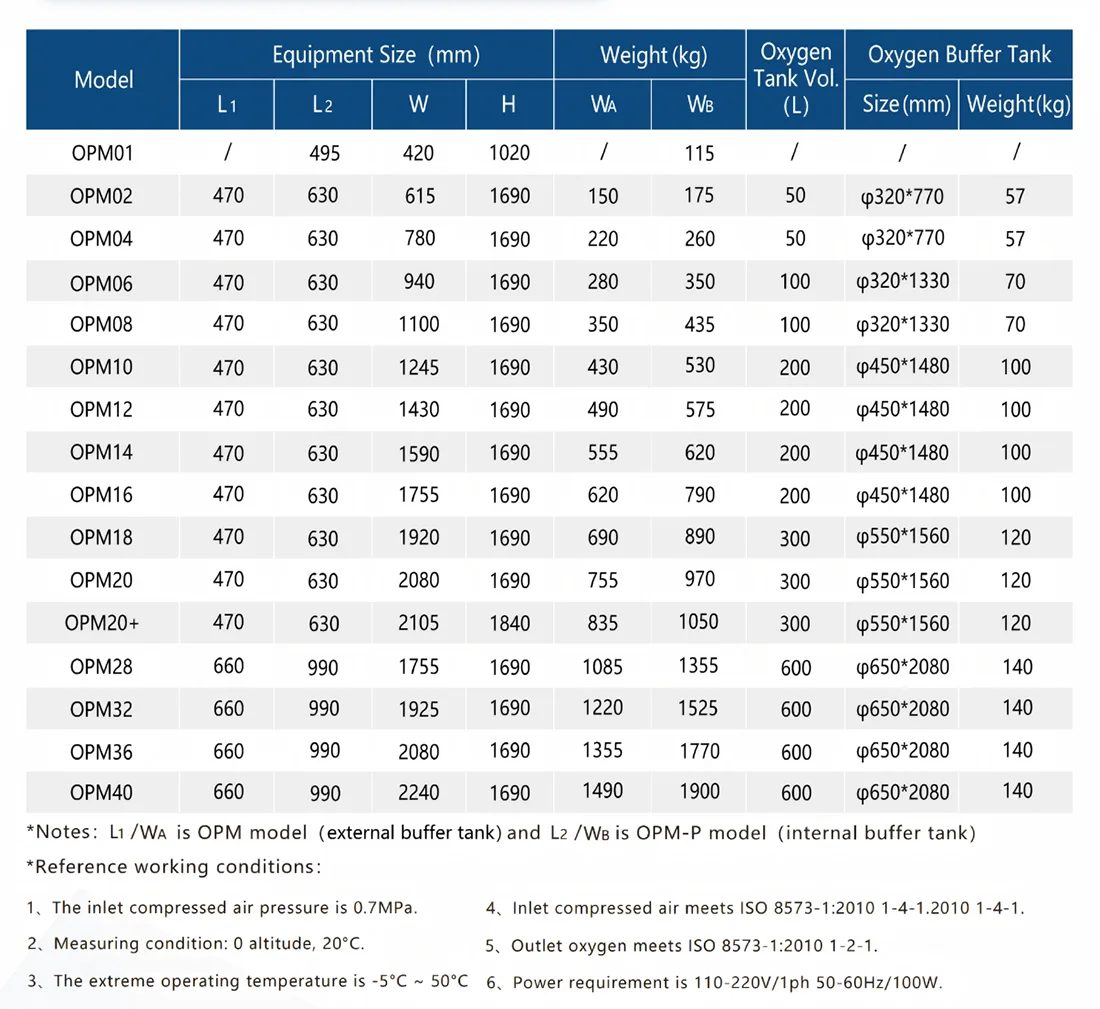

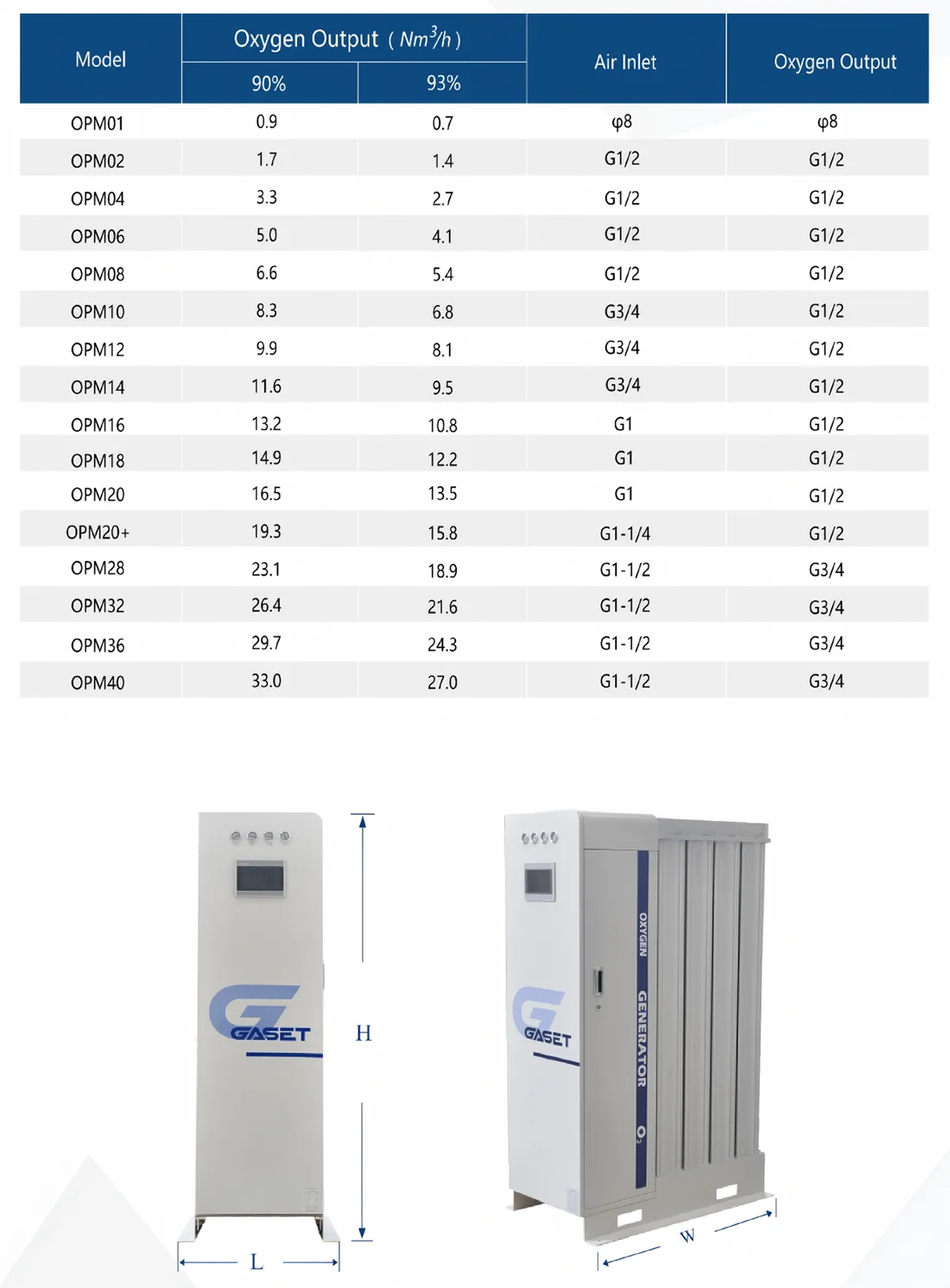

Specyfikacje techniczne
